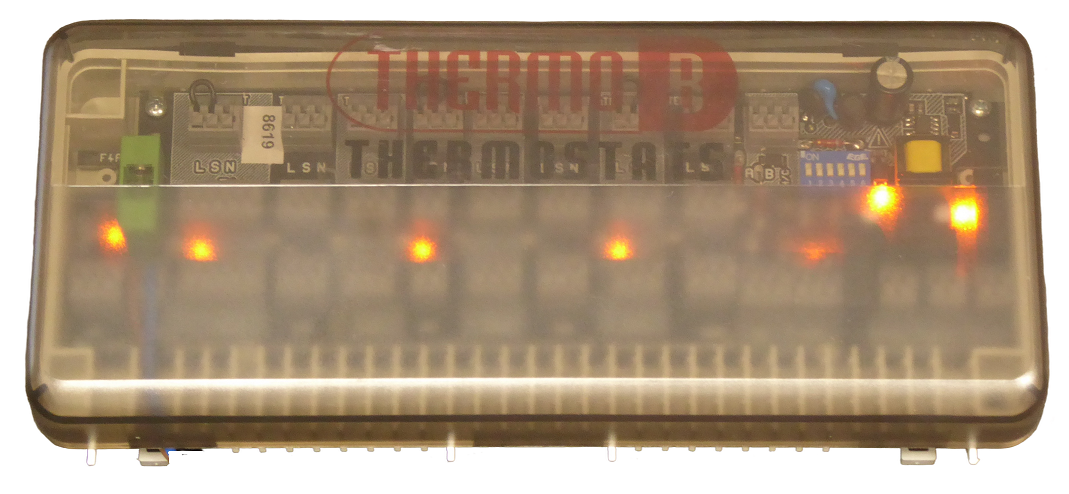

FHB8R3 Клемна шина 8 кръга (4+4), 3x релейни изхода, 230V, жична

FHB8R3

Клемна шина, жична с 8 кръга ( делими на 4+4),  230V или 24V,  вградени 3 изхода с избираема финкция

Цена:
- FHB8R3/230V  € 115.00 (225.00 лв) / бр с ДДС
- FHB8R3/ 24V   € 119.10 (233.00 лв) / бр с ДДС

КРАТКО ОПИСАНИЕ

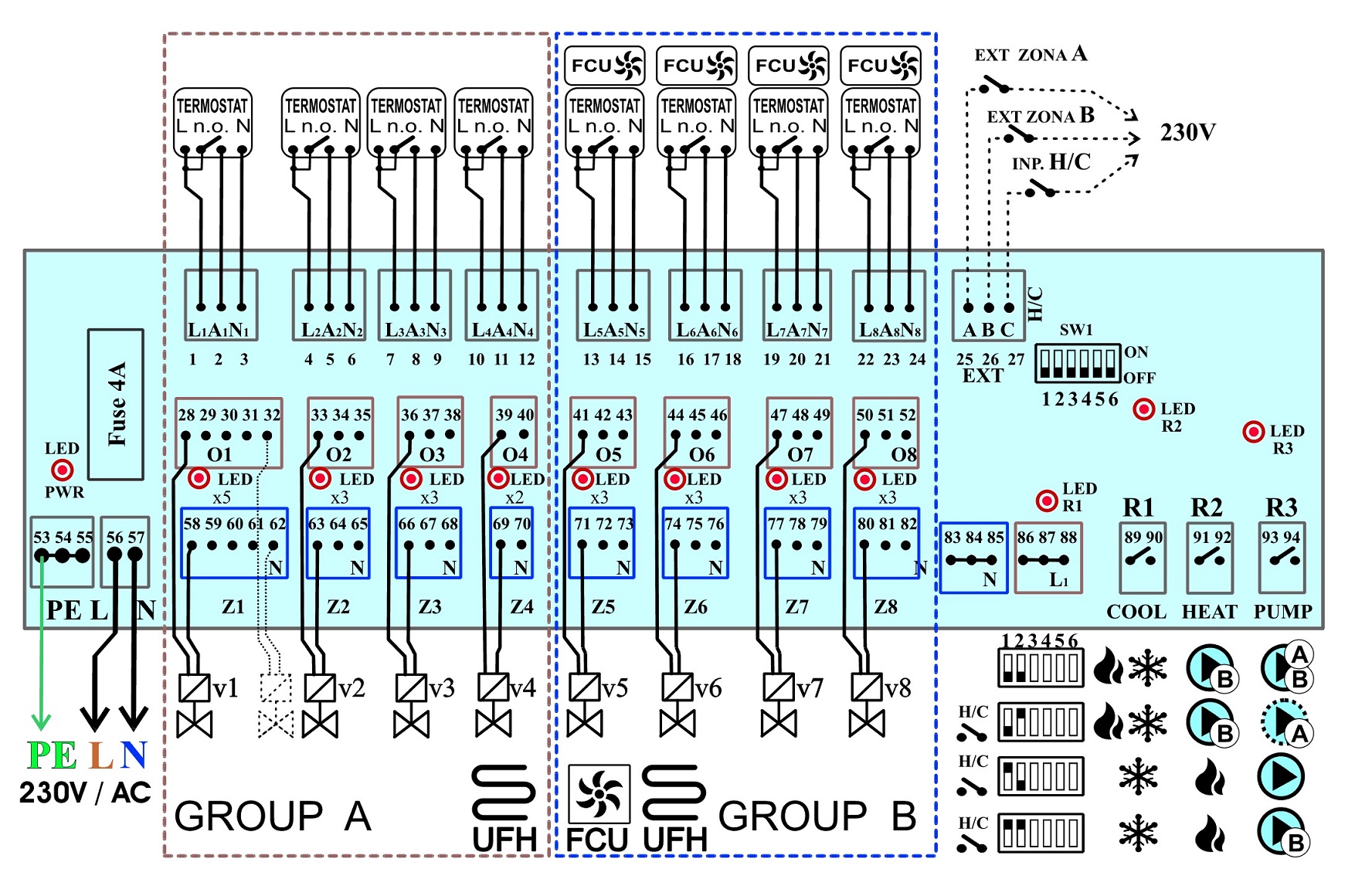

Клемната шина представлява интелигентен модул за извършване на връзка между 8 бр жични стайни термостати към електрически клапани (задвижки) управляващи до 8 зони от инсталация за поддържане  на домашен климат.
Всеки термостат управлява с от 5 до 2 клеми за свързване на индивидуални задвижки/клапани по кръгове.
Разполага с 3 вградени релейни изхода.
Има 4 избирами функционални схеми.
Осемте термостата са логически разделени на 2 секции А и B с по 4 термостата за секция.
Всяка секция може да участва в различна логическа функция.

Функционални схеми:

1	8 отделни зони с 1 помпа и 1 компанда 4 зони поводо + 4 зони конвектори + отделна помпа за зона "конвектори"
2	Подово + конвектори: 4 подово +4 зони конвектор и изключване на подово в охлаждане - Външа команда отопление / охлаждане
3	Управление на Чилър/ТП в Охлаждане или Котел/ТП в отопление; - външна команда Отопление / Охлаждане с 8 зони
4	Управление на Чилър/ТП в Охлаждане или Котел/ТП в отопление; - външна команда Отопление / Охлаждане; - помпа само по Група B (FCU.)

Функционални схеми:

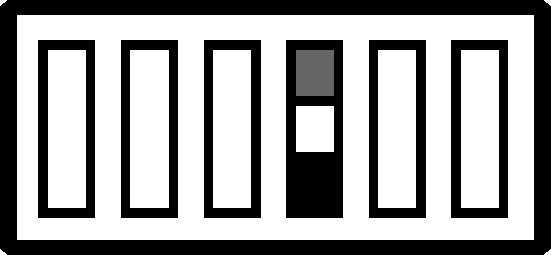

задават се през SW1

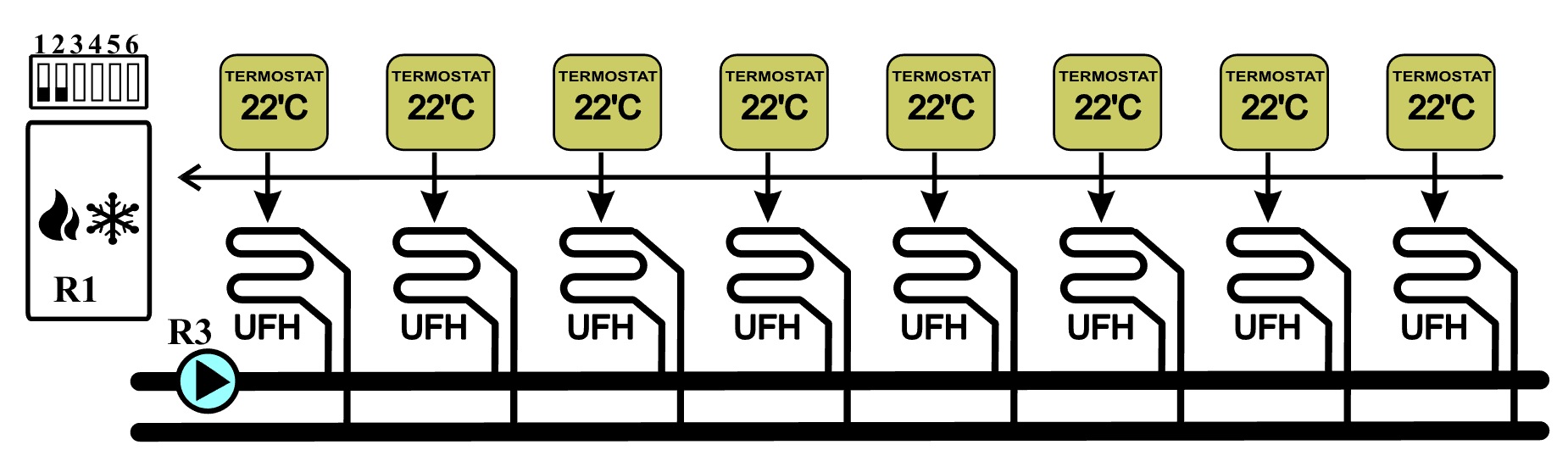

8x Отделни/индивидуални зони  -  стандартна схема

R1 - Команда за "старт на котел/чилър/ТП"

R2 - не се използва

R3 - Циркулационна помпа

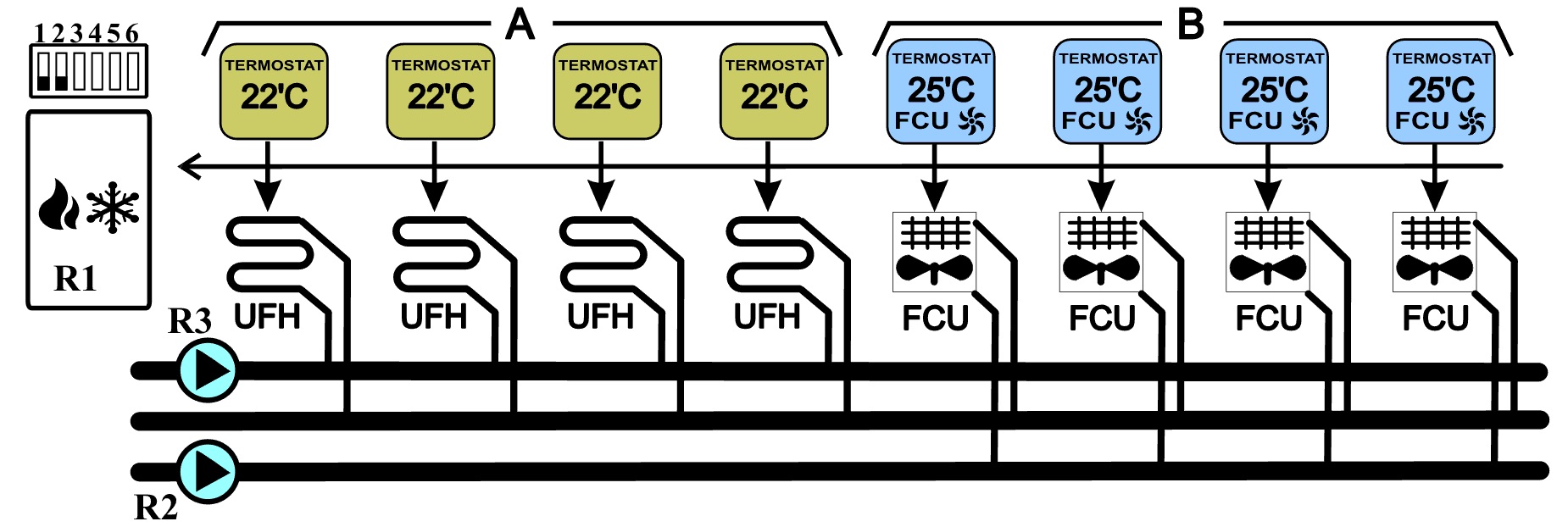

4x зони подово + 4x зони конвектор

R1 - Команда за "старт на котел/чилър/ТП"

R2 - Циркулационна помпа кръг конвектори

R3 - Циркулационна помпа кръг подово + конвектори

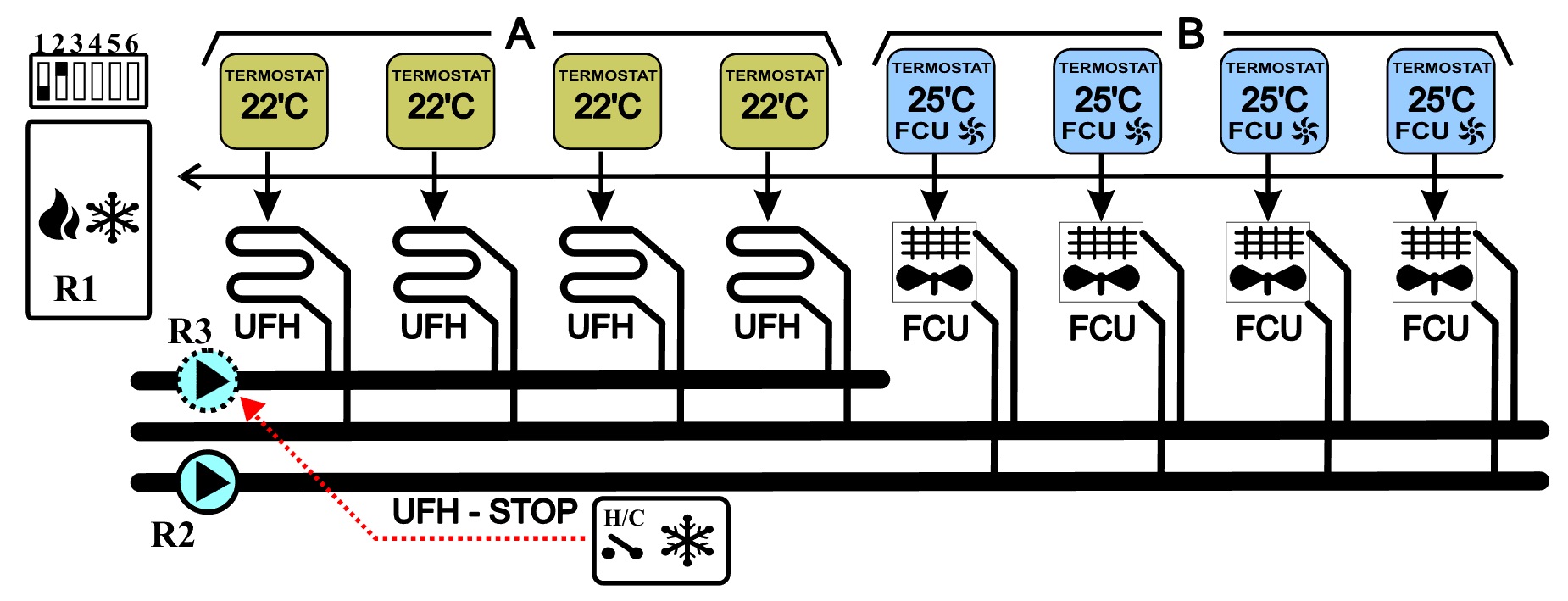

4x зони подово + 4x зони конвектор и изключване  на "подово" при охлаждане по външна команда "отопление"/"охлаждане"

R1 - Команда за "старт на котел/чилър/ТП"

R2 - Циркулационна помпа кръг конвектори

R3 - Циркулационна помпа кръг подово,  изключва се при команда "охлаждане"

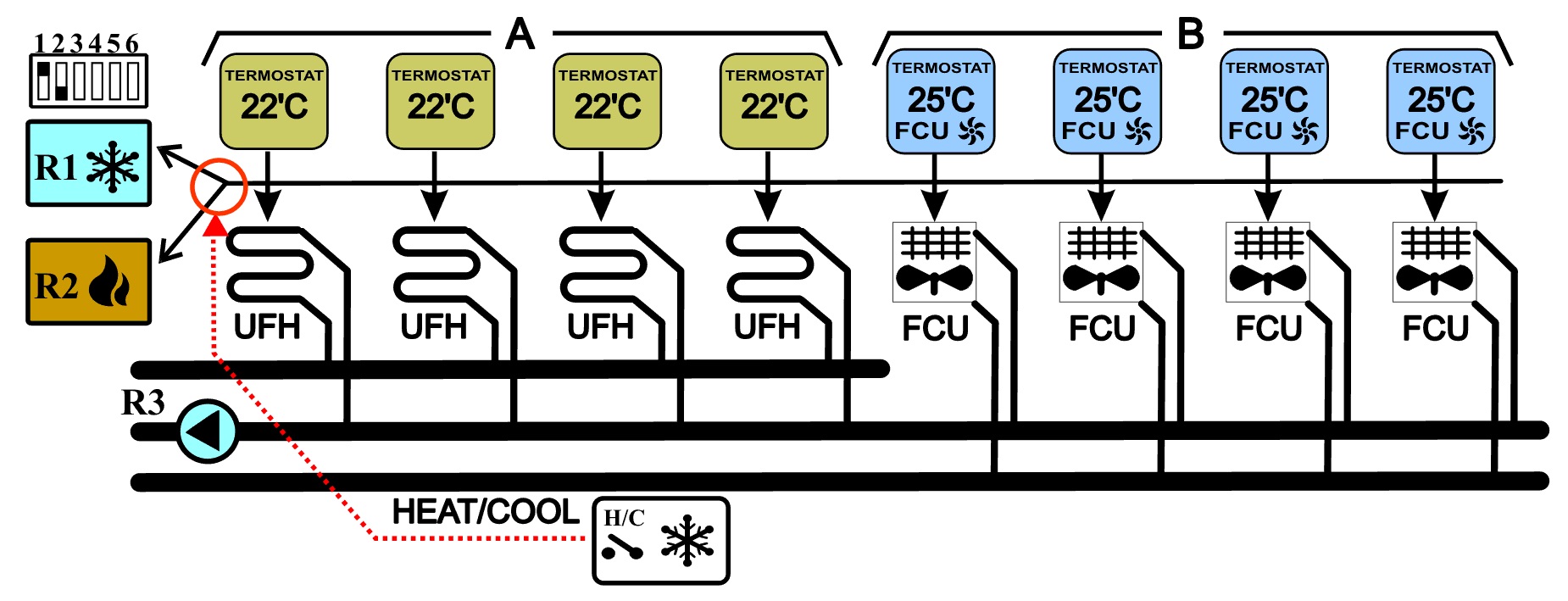

4x зони подово + 4x зони конвектор и разделяне на команда "отопление - котел"/"охлаждане - чилър" по външна команда "отопление/охлаждане"

R1 - Команда за "старт на чилър/ТП" - охлаждане

R2 - Команда за "старт на котел/ТП" - отопление

R3 - Циркулационна помпа - обща

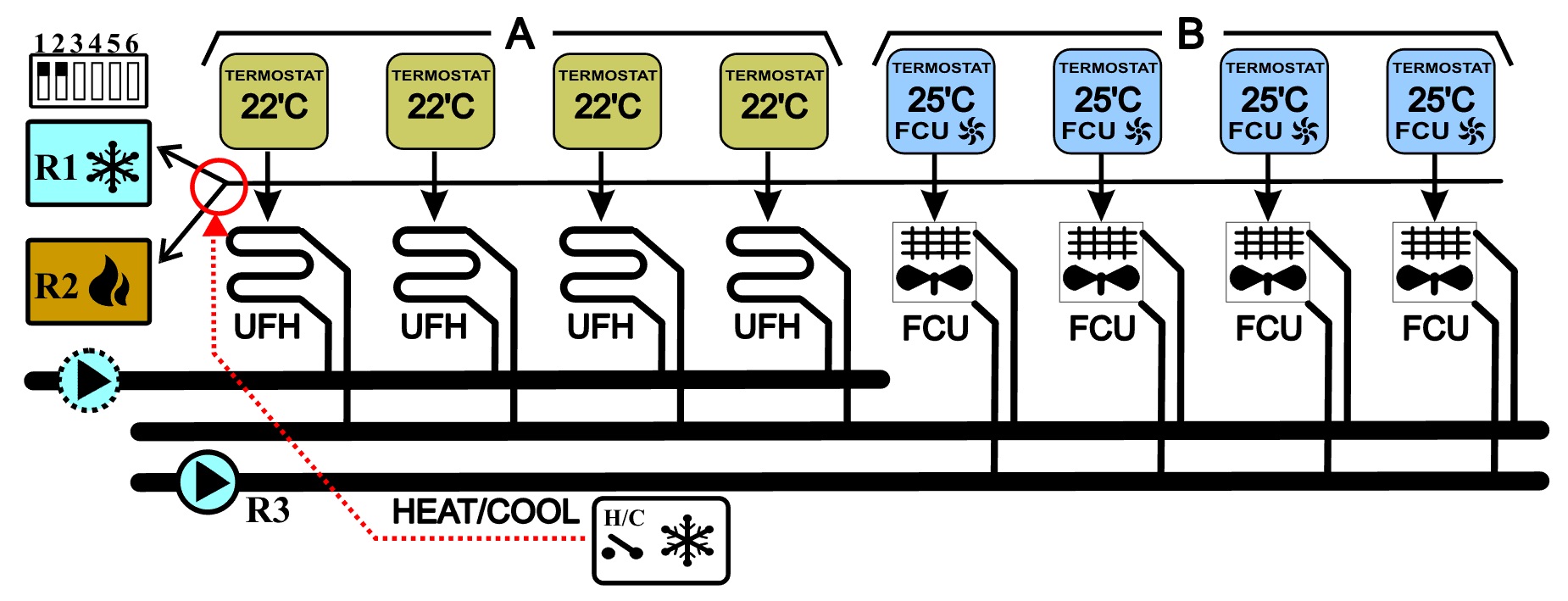

4x зони подово + 4x зони конвектор и разделяне на команда "отопление - котел"/"охлаждане - чилър" по външна команда "отопление/охлаждане" и стоп на кръг "подово" в охлаждане

R1 - Команда за "старт на чилър/ТП" - охлаждане

R2 - Команда за "старт на котел/ТП" - отопление

R3 - Циркулационна помпа - обща

Допълнителни функции:
задавани през SW1

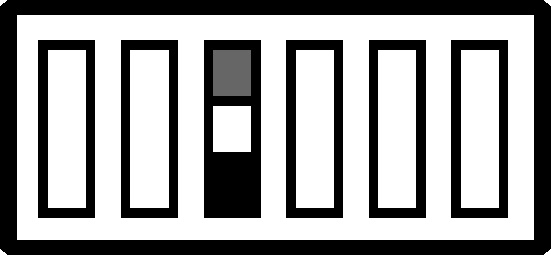

Dip 3	Функция защита от блокиране на помпа, активира за 1 мин. на всеки 7 дни, за избраните изходи "ПОМПА". = ON  – функцията е активна; = OFF – функцията е изключена
Dip 4	Функция задръжка/закъснение в работата на указан изход в зависимост от активиране на зона. = OFF– Изчаква при включване 3 мин. задържа изключване с 1 мин. = ON – Изчаква при включване 15 мин. задържа изключване с 5 мин.

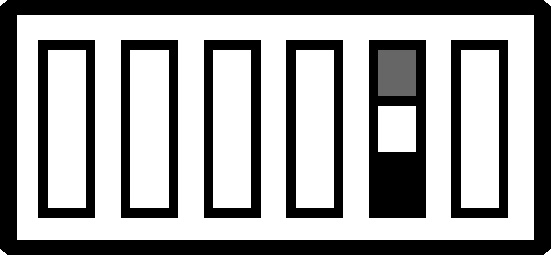

Dip 5	Закъснение във включването на указана помпа след активиране на зона. = OFF – 1 мин = ON  – 5 мин

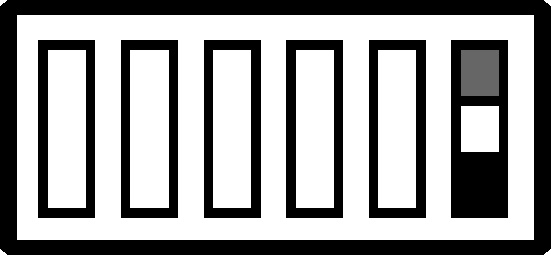

Dip 6	Указаната помпа остава включена за време след изключване на зона = ОFF – 0 мин =  ON – 3 мин
Входовете за разширение EXT.A и EXT.B дублират работата съответстваща на групи A и B, но са без изходни клеми

Варианти на изпълнение:

230V AC

24V AC / DC

Габаритни размери:	110x235х50 mm
Собствена консумация:	1.5VA + 0.25VA на всеки активиран кръг; Мак
Работен условия:	-25T45, RH80% Съхранение и транспорт -25/+6
Монтаж на DIN шина 35mm; или на панел, за вграждане
Релейни изходи 3 бр	(волто свободни): R1,R2,R3 -230V 5A и 180W/AC3
